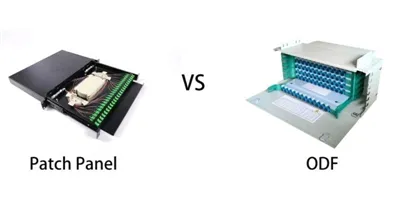

Au-delà de la surface : pourquoi un ODF est plus qu'un simple panneau de brassage de grande taille

Ce que fait un panneau de brassage : l'interface visible

Ce qu'un panneau de brassage comprend généralement :

• Ports d'adaptateur pour-connexion croisée

• Ancrage de câble de base

• Un format compact et-efficace en termes d'espace



Ce qu'un panneau de brassage ne comprend généralement pas :

• Protection permanente contre les épissures pour les câbles d'alimentation

• Stockage organisé des réserves de fibres en excès

• Montage-intégré pour les répartiteurs CPL

• Étanchéité multi-entrées de câbles pour câbles de grand-diamètre

• Capacité évolutive au-delà du nombre de ports fixe

Pour les environnements simples-comme un seul rack d'équipement dans un centre de données ou une petite armoire de télécommunications-un panneau de brassage est souvent le bon outil. Il fournit une interface claire sans complexité inutile.

Mais lorsqu’un panneau de brassage est utilisé dans un rôle qui exige davantage, les limites deviennent rapidement apparentes.



Ce que fait un ODF : le système complet

Un ODF n’est pas un composant unique. Il s'agit d'un framework-un système complet conçu pour gérer l'intégralité du cycle de vie de la fibre au niveau d'un nœud de réseau central. Là où un panneau de brassage fournit un point de connexion, un ODF fournit une maison.

Voici les cinq fonctionnalités qui distinguent fondamentalement un ODF d’un panneau de brassage :

1. Protection d'épissure intégrée

Dans tout réseau d'usine extérieur, les câbles d'alimentation entrant dans un bureau central ou un point de distribution doivent être épissés en permanence aux tresses qui se connectent aux ports de l'adaptateur. Ces épissures sont les points les plus critiques-et les plus vulnérables-du réseau.

Un panneau de brassage n'a aucune disposition pour l'épissage. Les épissures doivent être effectuées ailleurs, souvent dans des boîtiers d'épissure séparés montés quelque part dans le rack, créant une installation déconnectée et désordonnée.

Un ODF, cependant, comprend des plateaux d'épissure dédiés intégrés directement dans le cadre. Ces plateaux protègent chaque épissure par fusion avec des manchons thermorétractables-, les organisent pour une identification facile et les sécurisent contre les vibrations et les mouvements. Le résultat est une solution propre et intégrée où l’épissage et la terminaison cohabitent dans un seul système.

2. Stockage de fibre Slack

Les câbles à fibre optique n'arrivent jamais exactement à la bonne longueur. Il y a toujours du jeu supplémentaire qui doit être stocké-soigneusement enroulé, protégé des plis et maintenu au rayon de courbure approprié pour éviter les micro-courbures qui provoquent une perte de signal.

Un panneau de brassage n'a pas d'espace pour le stockage libre. L'excès de fibre finit par être enroulé de manière lâche derrière le rack, souvent scotché ou attaché-d'une manière qui viole les exigences en matière de rayon de courbure.

Un ODF est conçu avec un stockage organisé des mous intégré. Les bobines, les guides et les plateaux de stockage dédiés permettent aux techniciens d'enrouler et de sécuriser soigneusement l'excès de fibre, en maintenant un rayon de courbure approprié et en protégeant la fibre des dommages de manipulation futurs.

3. Montage du répartiteur intégré

Les réseaux FTTH et FTTx s'appuient sur des répartiteurs CPL pour distribuer un seul signal optique à plusieurs utilisateurs. Ces répartiteurs-qu'ils soient 1x2, 1x4, 1x8, 1x16 ou 1x32 doivent être hébergés, protégés et organisés au sein du point de distribution.

Un panneau de brassage ne prévoit pas de séparateurs. Ils sont souvent montés à l'extérieur avec des supports ou simplement laissés libres à l'intérieur des armoires, créant ainsi un encombrement et augmentant le risque de dommages lors de la maintenance.

Un ODF comprend des emplacements de montage de répartiteur dédiés, conçus pour maintenir en toute sécurité les modules répartiteurs PLC standard. Les répartiteurs se mettent en place tout comme les panneaux adaptateurs, créant une installation propre et professionnelle, facile à entretenir et à mettre à l'échelle.

4. Gestion professionnelle des entrées de câbles

Au niveau d'un point de distribution central, plusieurs câbles d'alimentation-de grand diamètre pénètrent dans le cadre depuis l'extérieur de l'usine. Ces câbles portent des éléments de résistance à la traction importants (fils d'acier ou d'aramide) et doivent être correctement ancrés pour éviter que la tension n'atteigne les fibres délicates à l'intérieur.

Un panneau de brassage offre généralement de petits trous d'entrée de câble avec un soulagement de traction minimal-adapté pour les câbles de démarrage intérieurs, mais pas pour les câbles d'alimentation extérieurs de l'usine.

Un ODF est conçu avec des systèmes d’entrée de câbles robustes. Des pinces robustes-, des œillets d'étanchéité et des points de fixation d'éléments de renforcement dédiés garantissent que chaque câble entrant est correctement ancré, étanche à la poussière et à l'humidité et protégé des forces de traction.

5. Capacité évolutive

Un panneau de brassage a une densité de ports fixe : 24 ports en 1U, 48 ports en 2U. Si vous avez besoin de plus de capacité, vous ajoutez un autre panneau-et un autre, et un autre-créant une pile d'unités distinctes avec des entrées de câbles séparées et une gestion séparée.

Un ODF est conçu pour évoluer. Les plateaux modulaires, les panneaux d'adaptateurs interchangeables et les cadres extensibles permettent de faire passer la capacité de 24 fibres à 144, 288, voire plus-, le tout au sein d'un système unique et unifié. Lorsque les besoins en capacité augmentent, vous ajoutez des modules, pas de tout nouveaux cadres.



Pourquoi la distinction est importante dans la pratique

Choisir un panneau de brassage alors que vous avez réellement besoin d'un ODF entraîne une cascade de problèmes opérationnels :

• Épissures laissées sans protection-exposées à la poussière, à l'humidité et à des perturbations accidentelles

• Fibres lâches enroulées au hasard-créant des micro-courbures qui dégradent la qualité du signal

• Répartiteurs montés avec du ruban adhésif ou des attaches zippées-un cauchemar de maintenance à venir

• Points d'entrée des câbles non scellés-permettant à la poussière, à l'humidité et même aux parasites d'entrer

• Expansions de capacité nécessitant de tout nouveaux châssis-créant une mosaïque d'équipements dépareillés

Ces raccourcis ne permettent pas d'économiser de l'argent. Ils déplacent les coûts de l'approvisionnement initial vers les opérations à long terme : pannes plus fréquentes, heures de dépannage plus longues, risque plus élevé d'interruptions de service et remplacement éventuel d'une infrastructure qui n'a jamais été conçue pour son rôle réel.



Une règle empirique pratique

Utilisez un panneau de brassage lorsque vous terminez des câbles dans un seul rack ou une seule armoire, où tous les épissures, le stockage et le fractionnement sont gérés ailleurs-généralement dans un boîtier ODF ou d'épissure séparé.

Utilisez un ODF lorsque vous gérez le point de distribution central d'une section de réseau-où les câbles d'alimentation entrent de l'extérieur, les épissures sont réalisées, les répartiteurs sont hébergés et les fibres sont organisées pour un service à long terme-vers plusieurs emplacements en aval.

En bref:un panneau de brassage est un composant conçu pour un rôle spécifique et limité. Un ODF est un système conçu pour servir de cœur à votre réseau de distribution de fibre.
