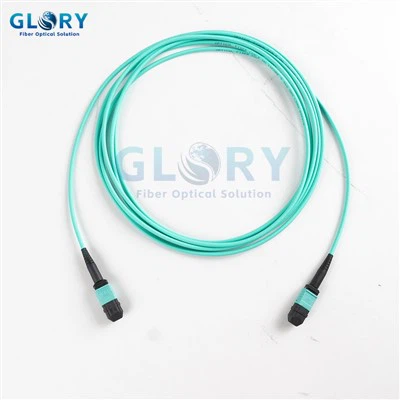

Câble de tronc de Mpo

Modèle : 24 fibres MPO/MTP-24 à 2 x MPO/MTP-12 câble de raccordement à fibre optique SM
Câble tronc MPO/MTP, une merveille de fibre optique conçue pour exceller dans les domaines exigeants des centres de données modernes, des réseaux de télécommunications et des environnements d'entreprise. Avec ses fonctionnalités exceptionnelles et son dévouement sans faille à l’intégrité des données, il constitue une solution fiable et polyvalente pour la transmission de données à haut débit à l’ère numérique.

Envoyez demande

Présentation du produit

Le câble principal MPO/MTP a été largement utilisé dans le système pré-terminé de l'IDC et des blocs. Ce système s'applique aux transmissions Ethernet 10G et sera également disponible pour le système mis à jour pour 40G/100G à l'avenir. Le câble principal MPO permet une installation rapide pour les centres de données et autres environnements à fibre optique. Sa structure plug and play efficace, qui peut réduire considérablement les coûts d'installation et de maintenance quotidienne, surpasse les cassettes de modules régionaux MDA, HDA et EDA ou les connexions fibre à sortance. Le câble à fibre optique de haute qualité et les accessoires MPO constituent le câble à fibre optique MPO et offrent une perte d'insertion plus faible et une perte de réflexion plus élevée afin qu'il soit pleinement conforme au système de réseau à haut débit.

Schémas des câbles de jonction MPO :

MPO Trunk Cable Diagrams

Exigence de tolérance du cordon de brassage :

Longueur totale (L) (M)	Longueur de tolérance (CM)
0＜L Inférieur ou égal à 20	+10/-0
20＜L Inférieur ou égal à 40	+15/-0
L＞40	+0.5%L/-0

Structure du câble principal MPO :

cable structure

Paramètres du câble :

Nombre de câbles	Diamètre extérieur (mm)	Poids nominal (kg/km)	Résistance à la traction minimale admissible (N)		Charge d'écrasement minimale autorisée (N/100 mm)		Rayon de courbure minimum (MM)
Nombre de câbles	Diamètre extérieur (mm)	Poids nominal (kg/km)	Court terme	À long terme	Court terme	À long terme	Court terme	À long terme
24	4.5±0.2	32	560	250	750	300	20D	10D

Caractéristiques optiques du câble principal MPO/MTP :

Article	Paramètre				Référence
	Mode unique		Multimode
	Standard	Élite	Standard	Élite
Perte d'insertion	Typique Inférieur ou égal à {{0}},30 dB Max Inférieur ou égal à 0,75 dB	Typique Inférieur ou égal à {{0}},15 dB Max Inférieur ou égal à 0,35 dB	Typique Inférieur ou égal à {{0}},50 dB Max Inférieur ou égal à 0,25 dB	Typique Inférieur ou égal à {{0}},10 dB Max Inférieur ou égal à 0,35 dB	CEI 61300-3-34
Perte de retour	Supérieur ou égal à 50 dB (PC) Supérieur ou égal à 60 dB (APC)	Supérieur ou égal à 55 dB (PC) Supérieur ou égal à 65 dB (APC)	Supérieur ou égal à 30 dB (PC)	Supérieur ou égal à 30 dB (PC)	CEI 61300-3-6

Caractéristiques mécaniques du câble MPO MTP :

Test	Conditions	Référence
Endurance	500 accouplements	CEI 61300-2-2
Vibration	Fréquence : 10 à 55 Hz, Amplitude : 0,75 mm	CEI 61300-2-1
Rétention des câbles	400N (câble principal) ; 50N (partie connecteur)	CEI 61300-2-4
Force du mécanisme de couplage	80N pour câble de 2 à 3 mm	CEI 61300-2-6
Torsion du câble	15N pour câble de 2 à 3 mm	CEI 61300-2-5
Automne	10 chutes, 1 m de hauteur de chute	CEI 61300-2-12
Charge latérale statique	1N pendant 1h (câble principal) ; 0.2N pendant 5 min (partie ranch)	CEI 61300-2-42
Froid	-25 degré, durée 96 h	CEI 61300-2-17
Chaleur sèche	+70 degré, durée 96 h	CEI 61300-2-18
Changement de température	-25 degrés à +70 degrés, 12 cycles	CEI 61300-2-22
Humidité	+40 degré à 93 %, durée 96 h	CEI 61300-2-19

Caractéristiques:

• Connecteurs MPO prêts à l'emploi et conception technique résistante à la traction et résiliente pour 400N et 100N/CM
• Un test spécial pour tous les ports du câble principal MPO améliore la fiabilité
• Connecteurs MPO à faible perte des deux côtés
• Facilement mis à jour vers la prochaine génération pour 40G et 100G
• Câble fibre optique de 12 à 144 conducteurs, OM3, OM4 et OS2, longueur en mètres.
• Les revêtements extérieurs peuvent être OFNR, OFNP et LSZH, etc.
• Module pré-terminé ou adaptateurs MPO connectés
• Manchons de protection pour l'étanchéité à l'eau, la prévention de la poussière, la résilience et la résistance à la traction -25 C~+75 C
