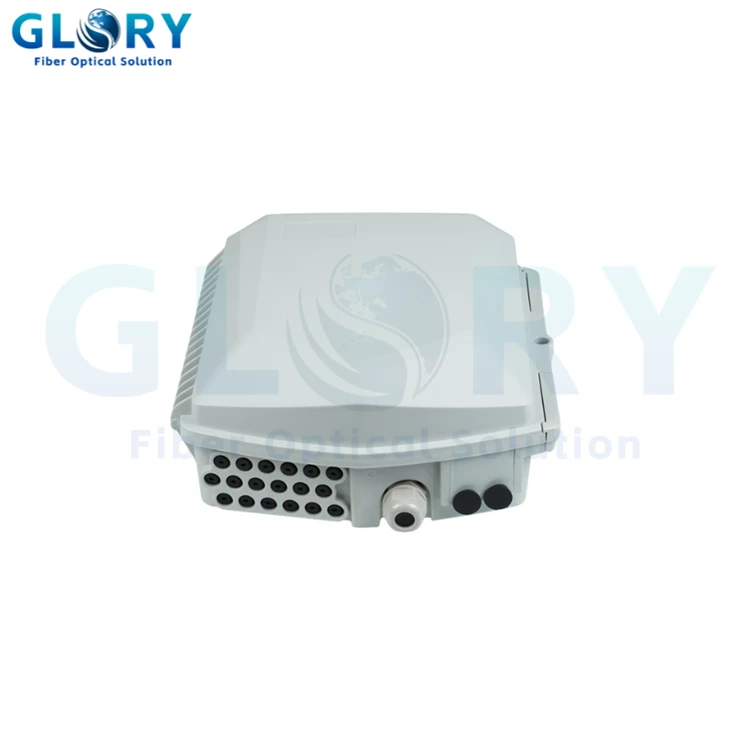

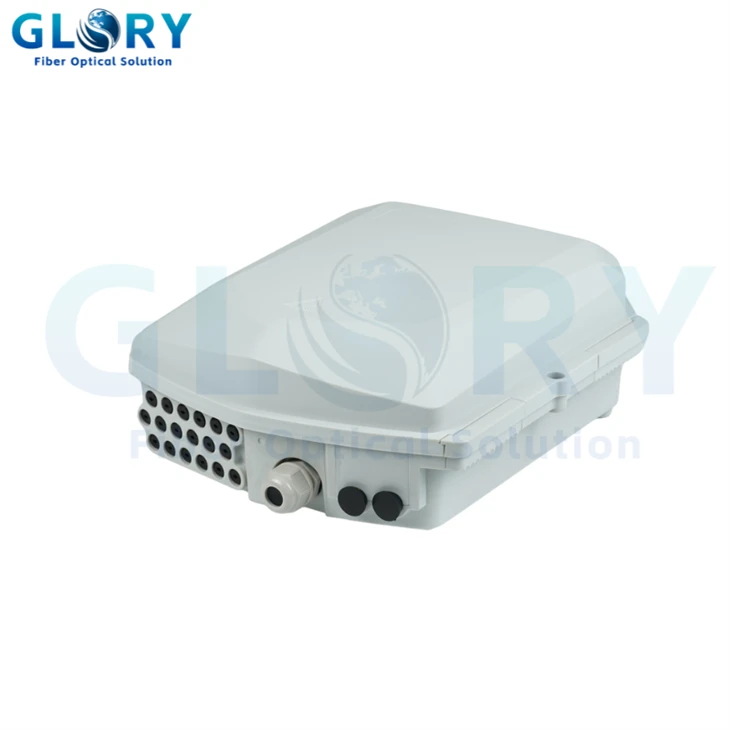

Boîte de distribution de séparateur à fibre optique
Modèle: GL - Boîte de distribution de séparateurs de fibres KSW-16A
Taille: 326 * 277,5 * 124 mm
Taille du carton intérieur: 385 * 300 * 165 (1pcs)
Taille du carton extérieur: 420 * 650 * 550 (6pcs)
- Présentation du produit
GL - boîte de distribution optique en fibre KSW-16A
La fonction principale de GL - KSW-16A Boîte de distribution de séparateur à fibre optique est adopté par la structure du séparateur de type module, et sa fonction principale est pour l'épissage, la distribution et la protection de l'optique des fibres.
Aperçu du produit
La boîte GL - KSW-16A de distribution de séparateurs optiques à fibre intègre une conception de séparateur optique modulaire, conçue principalement pour faciliter l'épissage, la distribution et la protection physique des fibres optiques. Il est configuré avec trois ports d'entrée pour les câbles de distribution et 18 ports de sortie pour s'adapter à la figure-8 câbles souples.
Construit à partir de matériaux plastiques élevés - en génie de qualité tels que PC + ABS, le boîtier garantit une durabilité et une fiabilité du terme long - dans des conditions de fonctionnement variées. Un mécanisme d'étanchéité distinctif «Slider» avec une vis de fixation en option est intégré à la conception, facilitant le fonctionnement et la maintenance simples en permettant une ouverture et une fermeture sécurisées faciles. De plus, l'unité prend en charge plusieurs approches d'installation, y compris le montage de pole - et de montage mural -, améliorant son adaptabilité à travers divers scénarios de déploiement.
Caractéristiques clés
L'unité fournit 3 ports accueillant 10 - câbles optiques 15 mm et 18 ports pour la figure - 8 câbles doux. Il offre une capacité d'épissage maximale de 24 fibres. La boîte est conçue pour accueillir des séparateurs de cassettes dans les configurations de 2x1: 4, 2x1: 8 ou 1x1: 16. Il intègre une structure de charnière pour le séparateur de type de module, facilitant les opérations de sortie Easy Plug - dans et plug -. Le scellage est obtenu grâce à une structure «curseur» conviviale avec une vis de fixation en option. De plus, les services de logo sur mesure sont pris en charge à des fins de marque.
Scénarios et solutions d'application de l'industrie

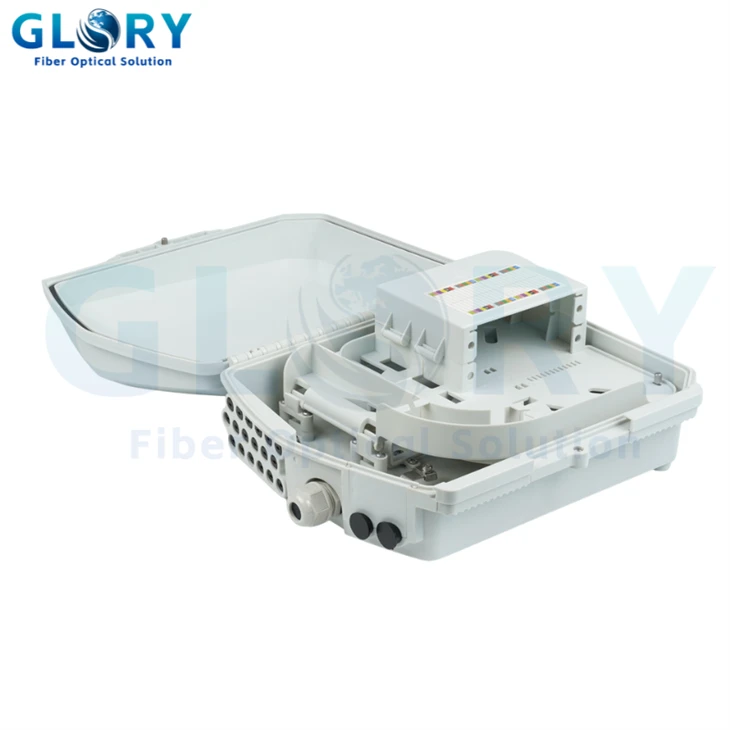

Structure interne
La boîte GF - KSW-16A, la boîte de distribution de séparateur optique à fibre optique dispose d'une conception compacte avec des dimensions de 326 mm de longueur, 277,5 mm de largeur et 124 mm de hauteur, et il pèse entre 3,0 et 3,5 kg. Il comprend 3 ports d'entrée pour les câbles optiques de 10 à 15 mm et 18 ports de sortie pour les câbles souples de la figure 8, soutenant une capacité d'épissage maximale de 24 fibres. La boîte est compatible avec les séparateurs de Cassette PLC dans les configurations de 2x1: 4, 2x1: 8 ou 1x1: 16, et il offre une cote IP55 pour la résistance à la poussière et à l'eau. Il fonctionne efficacement dans des températures allant de -40 degrés à +60 et peut résister aux pressions atmosphériques entre 70 et 106 kPa. Cette boîte de distribution est conçue pour la durabilité et la polyvalence dans divers environnements d'installation.
| Modèle no | GF - KSW-16A |
|---|---|
| Dimensions | 326 (l) x 277,5 (w) x 124 (h) mm |
| Poids | 3.0 - 3.5 kg |
| Ports d'entrée de câble | 3 ports pour câbles optiques 10-15 mm, 18 ports pour la figure 8 câbles souples |
| Capacité du plateau d'épissage | 24 fibres |
| Capacité d'épissage maximale | 24 fibres |
| Compatibilité des séparateurs | 2x1: 4 ou 2x1: 8 ou 1x1: 16 cassette plc |
| Note IP | Ip55 |
| Température de fonctionnement | -40 degré à +60 degré |
| Pression atmosphérique | 70 ~ 106 kPa |
Contenu et accessoires du package
Le produit est fourni avec un ensemble complet d'accessoires pour l'installation et la maintenance. Cela comprend un rouleau de ruban d'isolation, un tube EVA, deux sacs de tubes de protection épissés, quinze attaches de câbles en nylon, deux bandes d'étanchéité non transversales, un rouleau de tuyau d'enroulement de 4 mm, trois pinces de tuyau 10-19, une clé en alliage de zinc et un autocollant de magie noir.
Pour les installations de montage Wall -, un kit de montage mural - est fourni en standard. Ce kit contient trois vis de tarking auto -, trois coussins noirs et trois ancres d'extension en plastique ST4X35.
Informations d'emballage
| Taper | Taille de l'unité (mm) | Taille du carton intérieur (mm) | Taille du carton extérieur (mm) |
|---|---|---|---|
| GF - KSW-16A | 326 x 277.5 x 124 | 385 x 300 x 165 (1 pc) | 420 x 650 x 550 (6 pc) |
Service et support
Nous étendons notre gratitude pour votre soutien aux produits de notre entreprise. Si vous avez des questions ou des suggestions, n'hésitez pas à nous contacter. Nous nous engageons à vous fournir un service opportun et excellent.
