Câble à fibre optique à tube lâche

Article : Câble à fibre optique à tube lâche
Modèle : Câble à fibre optique blindé à tube lâche
Les câbles à fibre optique à tube libre sont idéaux pour une utilisation dans des environnements difficiles, à l'extérieur avec un gel résistant à l'eau et des fils bloquants. Les applications extrêmes typiques incluent les environnements pétrochimiques et climatiques difficiles.
Applications : extérieur polyvalent – arrimage aérien, conduit, enterré directement
Constructions : tube central lâche, blindé (veste simple)
Types de fibres : monomode/multimode/hybride
Options : préconnectorisé ; Double armure, double veste

Envoyez demande

Présentation du produit

Les câbles à fibres optiques blindés à tube libre à double gaine/à simple armure sont conçus pour fournir un nombre élevé de fibres avec la flexibilité et la polyvalence requises pour les installations les plus exigeantes d'aujourd'hui, y compris directement enterrées. Avec un nombre de fibres allant jusqu'à 288 et des modèles de brins SZ.

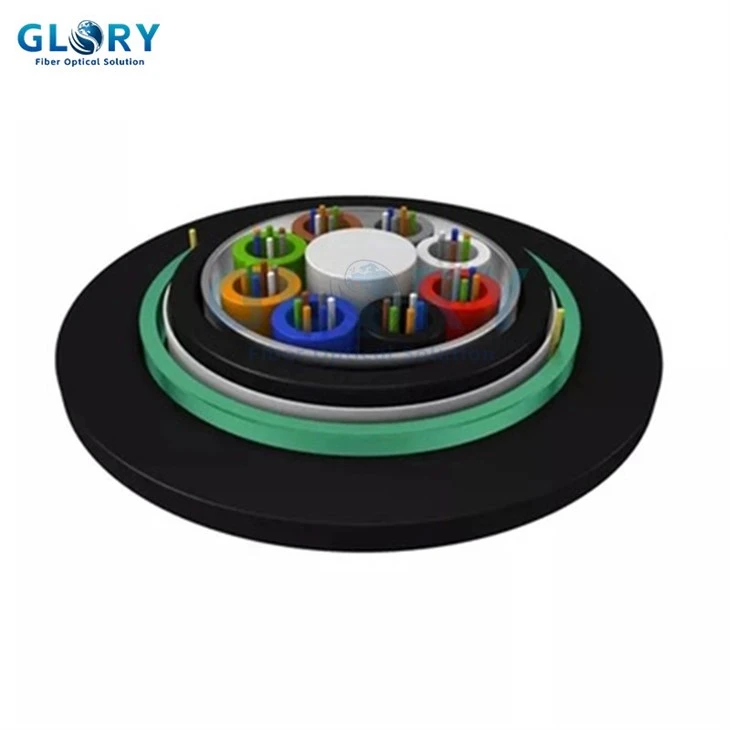

Les fibres sont positionnées dans un tube lâche constitué d'un plastique à haut module. Les tubes sont remplis d'un composé de remplissage résistant à l'eau. Un fil d'acier, parfois gainé de polyéthylène (PE) pour les câbles à forte teneur en fibres, se situe au centre de l'âme en tant qu'élément de renfort métallique. Les tubes (et les charges) sont toronnés autour de l'élément de renforcement dans une âme de câble compacte et circulaire. L'âme du câble est remplie du composé de remplissage pour le protéger de la pénétration de l'eau, sur laquelle est appliquée une fine gaine intérieure en PE. Une fois le ruban d'acier ondulé appliqué longitudinalement sur la gaine intérieure, le câble est complété par une gaine extérieure en PE.

Caractéristiques du câble à fibre optique blindé à tube lâche :

• Excellentes performances mécaniques et thermiques.
• Un composé de remplissage de tube spécial assure une protection critique de la fibre et résiste à l'eau.
• Fil d'acier unique comme élément de renforcement central pour résister aux charges axiales.
• La gaine intérieure réduit efficacement la charge mécanique externe.
• Le ruban d'acier ondulé recouvre longitudinalement l'âme du câble et offre une bonne résistance à l'écrasement.
• La gaine PE protège le câble des rayons ultraviolets.
• L'eau de remplissage à 100 % du noyau empêche la gelée du câble pour garantir l'étanchéité du câble.

Application:

• Directement enterré

• Conduit/conduit souterrain
• Colonne vertébrale

spécification

Articles		Descriptions
Fibre optique	Catégorie	G652D
	Couleur	Bleu Orange Vert Marron Gris Blanc Rouge Noir Jaune Violet Rose Aqua
	Comptes	36
Structure	/	1+5
MSC	Matériel	Fil d'acier
Tube lâche	Matériel	PBT
	Couleur	Bleu Orange Vert Marron Gris Blanc Rouge Noir
	Comptes	3
	Fibres par tube	12
Remplisseur	Nombre	2
Gaine intérieure	Matériel	PE
	Couleur	Noir
	Épaisseur (mm)	Nominal 0,80
	Remplisseur	Remplissage d'huile
Gaine extérieure	Matériel	PE
	Couleur	Noir
	Remplisseur	Remplissage d'huile
	Diamètre du câble (mm) ± 5 %	11.3
	Épaisseur (mm)	Nominale 1,55
poids ±10%KG/KM		130

Caractéristiques mécaniques et environnementales

Articles		Descriptions
Résistance à la traction		court terme	2000N
		long terme	1000N
Résistance à l'écrasement		court terme	3000N/100mm
		long terme	1000N/100mm
Écart de température		-40ºC-+70ºC
Rayon de courbure	Dynamique	Supérieur ou égal à 25D
	Statique	Supérieur ou égal à 12,5D

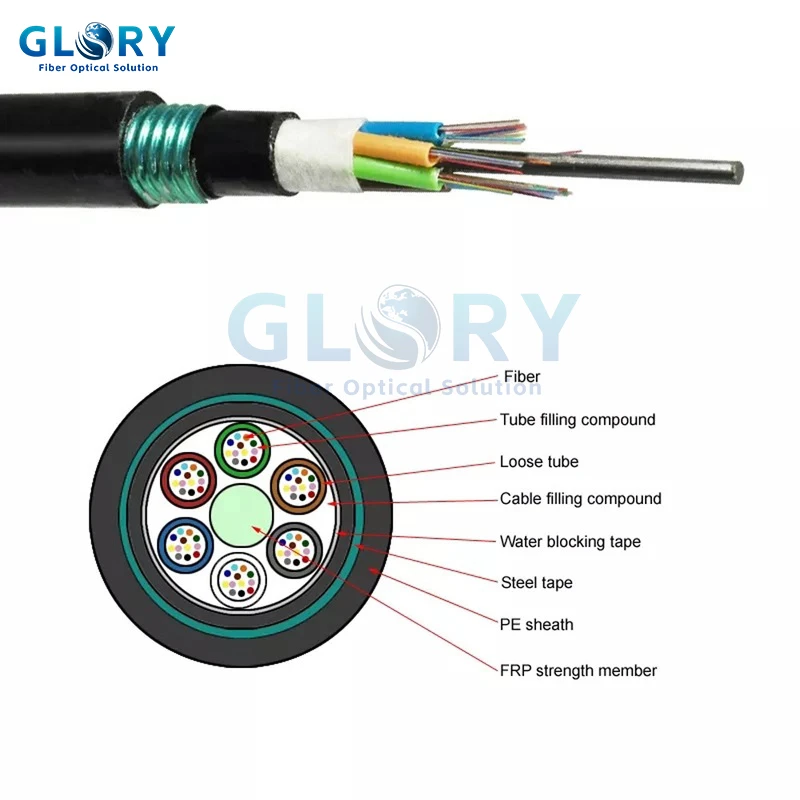

Structure du câble à fibre optique blindé à tube lâche

product-800-800

Fonctionnalité

• Structure asymétrique

• Conception de garniture mécanique

• Degré de protection : IP68

• Test d'impact : IK 09

• Étanchéité des ports de câbles sans rubans adhésifs, colle ou gaines thermorétractables supplémentaires.

• Le corps du boîtier d'épissure de câble est constitué d'un matériau ignifuge anti-ultraviolet. Nous pouvons personnaliser le matériau et la couleur selon les besoins du client.
